Komplett-Anlagen
mit Holzvergaser-Kesseln Orlan

Orlan Super

Orligno 200

Die Orlan-Holzvergaser werden von der Fa. Eko-Vimar Orlanski aus Polen hergestellt. Diese Firma hat sich mit ihrem jungen und dynamischen Team seit 1991 zu einem bedeutenden Unternehmen mit Produktionsstätten in Polen und Tschechien entwickelt
Die Kessel besitzen ein vom TÜV-Nord ausgestelltes CE-Zertifikat.


Diese Komplett-Pakete umfassen:

Nennleistung:

18 kW

25 kW

40 kW

60 kW

80 kW

Kessel

Orlan Super 18

Orlan Super 25

Orlan Super 40

Orlan Super 60

Orlan Super 80



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe))

Laddomat 21-100



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger für Laddomat



Entlüfter für Laddomat







Rauchgasthermometer



Zugregler

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

1x 1000 ltr
(790 x 2090)

2x 1000 ltr
(790 x 2090)

3x 800 ltr
(790 x 1910)

2x 1000 ltr
+ 2x 800 ltr

3x 1000 ltr
+ 2x 800 ltr

Ausdehnungsgefäss

100 ltr

200 ltr

250 ltr

400 ltr

500 ltr

Preis
(inkl. 19% MwSt und Versand*)

3344,86 Euro

4162,23 Euro

5402,06 Euro

6975,- Euro

8749,- Euro







*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Aufpreis für Orligno 200 statt Orlan Super: 400,- Euro inkl. 19% MwSt.

Holzvergaser-Kessel Orlan Super

Der Heizkessel ORLAN ist ein umweltfreundlicher und effizienter Heizkessel, der das Holz im Prozess der trockenen Holzdestillation, der so genannten Pyrolyse verbrennt. Bei der Verbrennung des Holzes mit beschränkter Luftmenge entsteht das Holzgas. Die Zufuhr von Verbrennungsluft zum Heizkessel erfolgt mit Hilfe eines Ventilators, der direkt im Kesselvorderteil angebracht ist.

Die Verbrennung im ORLAN erfolgt in zwei Stufen. In der oberen Kammer wird die Primärluft zugeführt, wobei das Holz vergast wird. Wenn die heißen Gase durch die Brenndüse strömen, wird zusätzlich die Sekundärluft zugeführt. Die Endverbrennung erfolgt in der Brennkammer unter der Brenndüse. Der Ventilator erzeugt beim Betrieb einen Druck im Kessel und durch separate Primär- und Sekundärluftzuführung wird eine sehr gute Verbrennung erzielt und somit ein hoher Wirkungsgrad.


Den Orlan-Holzvergaser mit 25 kW gibt es in einer D-Version, die von der BAFA mit 1400,- Euro gefördert wird.
Aufpreis: 750,- Euro inkl. 19% MwSt

Vorteile der Holzvergaser Orlan Super:

  • knappe Betriebskosten,
  • einfache problemlose Bedienung
  • Wirkungsgrad 91% (25KW-80KW), 85% (18KW)
  • Nachfüllzeit von 8 bis 12 Stunden
  • Befüllung mit 50 cm Scheiten
  • Typenreihe von 18KW bis 80KW
  • modulierbare Kesselleistung im Bereich von 40% bis 100%
  • geringer Aschenabfall
  • elektronische Steuerung mit Temperaturfühler
  • hohe Umweltfreundlichkeit
  • hergestellt aus Hochqualitätskesselstahl
  • Verbrennung von Scheitholz und Braunkohle


Kessel



Orlan 18

Orlan 25

Orlan 40

Orlan 60

Orlan 80















Leistungsbereich

kW

4 - 18

5 - 31

8 - 40

15 - 60

25 - 80

Wirkungsgrad

%

91

91

91

91

91

Gewicht

kg

425

525

595

975

1165

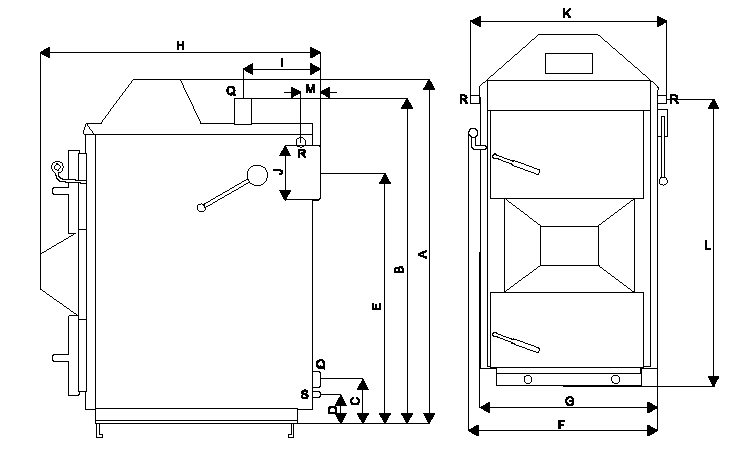

Höhe mit Steuerung

A - mm

1220

1320

1570

1530

1530

Höhe des Heizwassersausgangs

B - mm

1210

1300

1560

1770

1770

Höhe des Heizwassereingangs

C - mm

215

230

220

200

200

Höhe des Ablassventils

D - mm

140

140

190

140

140

Höhe des Schornsteinfuchses

E - mm

870

970

1220

1170

1170

Gesamtbreite

F - mm

670

676

676

870

870

Verkleidungsbreite

G - mm

540

600

600

740

735

Tiefe

H - mm

960

976

1020

1300

1700

Heizwasserausgang

I - mm

276

240

320

590

590

Durchmesser des Schornsteinfuchses

J - mm

180

200

200

210

210

Breite mit Wärmeaustauscherausgängen

K - mm

660

720

720

860

860

Höhe der Wärmeaustauscheausgänge

L - mm

980

1080

1340

1300

1300

Wärmeaustauscherausgang

M - mm

260

260

260

296

260

Durchmesser der Rück-undVorlaufausgänge

Q - Zoll

2”

2”

2”

21/2”

21/2”

Durchmesser der Wärmeaustauscherausgänge

R - Zoll

3/4”

3/4”

3/4”

3/4”

3/4”

Durchmesser des Ablassventils

S - Zoll

1/2”

1/2”

1/2”

1/2”

1/2”

Kesselwasserinhalt

ltr

55

75

93

180

205

RauminhaltderLadungskammer

ltr

85

120

185

310

465

Leistungsentnahme

W

50

50

50

100

100

Max.Länge der Holzscheite

cm

50

50

50

75

100

Holzfeuchtigkeit: -Empfohlene

%

15 - 25

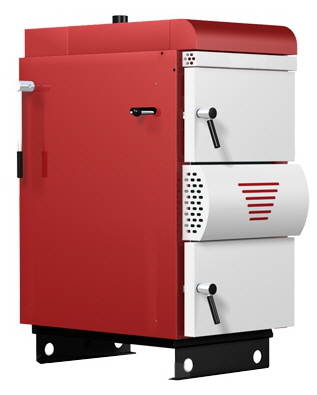

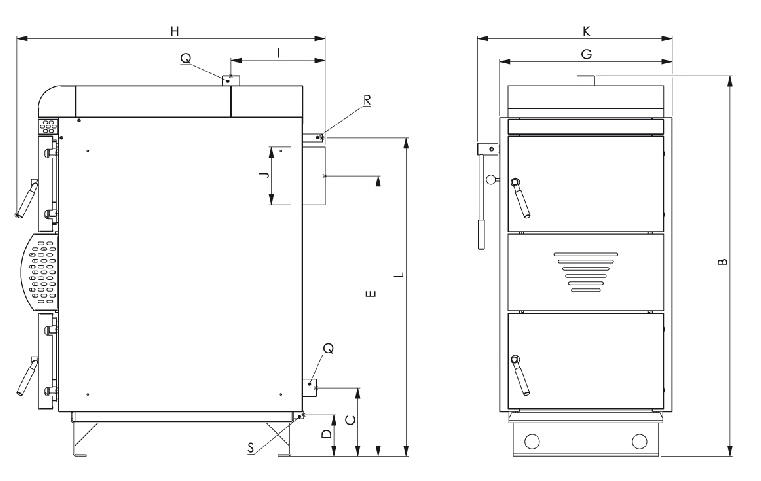

Holzvergaser-Kessel Orligno 200

Der Orligno 200 ist eine Version des Orlan Super, die in einigen Punkten qualitativ noch verbessert wurde.
Die Hauptunterschiede liegen in der Regelung, der Stärke des Kesselstahls (8mm), dem Prüfdruck von 3 bar und dem Design der Verkleidung.


Weitere Informationen und technische Daten:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe. Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)


Sie brauchen einen anderen Kessel?

Kein Problem! Wir haben eine grosse Auswahl zu bieten.
