Komplett-Anlagen
mit Holzvergaser-Kesseln Typ DPX von Attack

Die Fa. Attack ist der grösste slowakische Kesselhersteller. Sie besteht seit 1995 und zeichnet sich durch ein hervorragendes  Preis-Leistungsverhältnis aus.

Die DPX-Kessel gibt es in einer Profi-Version mit modulierendem Gebläse und einer Lambda-Version mit Lambda-Sonde.
Beide Versionen sind BAFA-förderfähig.

Die DPX-Serie wurde zur SLX-Serie weiter entwickelt, mit extra-großem Füllraum und optimierter Verbrennung.

Diese Komplett-Pakete umfassen:

Nennleistung:

25 kW

35 kW

45 kW

Kessel

DPX 25 profi

DPX 35 profi

DPX 45 profi



Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe)



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger



Rauchgasthermometer



Zugregler

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

2x 800 ltr

2x 1000 ltr

3x 825 ltr

Ausdehnungsgefäss

200 ltr

200 ltr

250 ltr



Kesselsicherheitsgruppe



Kappenventil

Preis
(inkl. 19% MwSt und Versand*)

4199,- Euro

4589,- Euro

5539,- Euro

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Aufpreis für die Lambda-Version: 1499,- Euro inkl. MwSt.

Eine vollständige Betriebsanleitung wird mitgeliefert.
Gängige Ersatzteile sind ständig lieferbar.

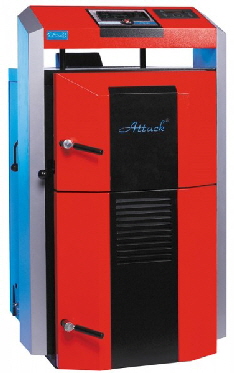

Holzvergaser-Kessel DPX von Attack

Die umweltfreundlichen Warmwasserkessel ATTACK DPX sind für die Beheizung von Familienhäusern und Industrieobjekten geeignet. Die Kessel sind für die Stückholz-Verbrennung konstruiert. Zur Heizung ist beliebiges Holz, z.B. Holzscheite in der Länge nach dem Kesseltyp zu benutzen.
Der mit Wasser gekühlte Kesselkörper ist der Grundbestandteil der ATTACK DPX Kessel. Der Schweißkesselteil ist aus 6 mm dicken Metallblechen gefertigt. Der Wärmetauscher ist zugänglich nach Öffnung der Heiztür, womit seine Reinigung wesentlich einfacher wird.

Der Hersteller führt die gründlichen Klappeneinstellungen für die Verteilung der primären und sekundären Luft durch. Die primäre Luft wird in die Kesselschütte, die sekundäre in die Verbrennungsdüse angeführt.
Die Holzvergasung mit nachfolgender Holzgasverbrennung im Verbrennungsraum stellt die optimale Verbrennung aller brennbaren Stoffe sicher. Der Verbrennungsprozess wird durch den Abzugsventilator gesteuert. Der Kesselkörper ist mit Mineralwolle isoliert, und das mit der Pulverfarbe versehene Kesselgehäuse schafft das Kesseldesign.


Vorteile der Holzvergaser von Attack:

    • Modernes Design
    • Verbrennung von Weich- und Hartholz in grosser Brennkammer
    • Hoher Verbrennungswirkungsgrad – niedriger Brennstoffverbrauch
    • Minimale Abfallmenge
    • Wartungsarm und einfache Reinigung
    • Automatisches Stillsetzen des Kessels bei Brennstoffabbrand
    • Das Saugzuggebläse sichert eine gleichmässige und effektive Verbrennung
    • Möglichkeit der Beschickung mit grossen Holzstücken
    • Integrierter Zugregler, Kessel- und Sicherheitsthermostat
    • Mit Sicherheitswärmetauscher gegen Überhitzung des Wassers im Kessel ausgestattet
    • Voll ausgekleidete keramische Brennkammer
    • Primär- und Sekundärluft getrennt einstellbar
    • Hochwertige Isolierung aus 40 mm Mineralfaser

Die Holzvergaser von Attack sind in 3 Ausführungen erhältlich:

Attack DPX Standard

Der Vergaserkessel Attack DP Standard wird durch Kessel- und Abgasthermostat gesteuert.

Attack DPX Profi

Der Vergaserkessel Attack DP Profi wird durch einen elektronischen Regulator gesteuert, der zur Temperaturregulierung der holzverbrennenden Wasserkessel bestimmt ist.
Ein Vorteil der Profi-Ausführung gegenüber der Standard-Ausführung liegt in einem höheren Bedienungskomfort und in der Möglichkeit, die Kesselleistung zu modifizieren, um die optimalen Parameter bei der Holzverbrennung zu erreichen.
Der Regulator misst ständig die Kesseltemperatur, zeigt ihren Wert auf dem Display und steuert den Abgasventilator und die Pumpe.




Attack DPX Lambda

Der Holzvergaskessel ATTACK DPX Lambda ist ausgestattet mit einer fortschrittlichen Regelung zur Optimierung des Verbrennungsvorgangs und des Erreichens der besten Emissionswerte bei hohem Wirkungsgrad. Die Steuerung kann selbständig die Primär- und Sekundärluft regulieren aufgrund der Daten, die sie durch Messung des Sauerstoffes durch die Lambdasonde, Kesseltemperatur und Abgastemperatur erhält. Alle Parameter werden auf einem übersichtlichen, mehrzeiligen LCD Display angezeigt. Die Veränderungen der Parameter kann man durch Knöpfe an der Regelung des Kessels vornehmen. Eventuelle Fehlermeldungen oder Warnungen werden mit Leuchtdioden signalisiert.

Nach der Verbrennung des Brennstoffes wird der Kessel automatisch abgeschaltet, entweder aufgrund der Abgastemperatur oder des prozentualen Inhaltes von Sauerstoff im Abgas. Alle Varianten der Kessel ATTACK DPX kann man mit einem zusätzlichen Regler ausstatten, der die Steuerung des Pufferspeichers, der Solaranlage oder anderer Wärmequellen in verschiedenen Ausführungen unterstützt und je nach Bedarf des Kunden eingestellt wird.



Beschreibung des Kessels:

Der Kessel ist für die Holzverbrennung auf dem Prinzip der Holzvergasung konstruiert, unter Verwendung eines Abzugsventilators, der die Abgase aus dem Kessel absaugt.
Den Kessel bilden zwei mittels einer Düse abgetrennte Kammern. Den Kesselkörper bildet die Brennstoffschütte, die im Unterteil ein feuerfestes Formstück mit länglicher Öffnung für Abgas- und Gasübergang hat. Unter ihm im Nachbrennraum befindet sich ein hitzebeständiger Aschebecher. Im Hinterteil des Kesselkörpers befindet sich der vertikale Abgaskanal, der im Oberteil die Anheizungsklappe hat. Gleichzeitig befindet sich hier auch der Abzugshals für den Anschluss an den Schornstein.
Im Vorderteil der mittleren Wand ist die Beschickungstür, im Unterteil die Aschentür. Im Vorderteil des Oberdeckels ist die Zugstange der Anzeizungsklappe. Der Kesselkörper ist von aussen mit MIneralfilz isoliert, der unter die Deckteile des Aussengehäuses eingelegt ist. Im Kesseloberteil ist der Steuerpaneel für die elektronische Regelung.
Im Kesselhinterteil ist der Zugleitungskanal von der primären und sekundären Luft mit der Regulierungsklappe, in dem diese auf hohe Temperaturen erwärmt wird.

Kessel



DPX25

DPX35

DPX45











Nennleistung ( Standard-Ausführung)

kW

25

35

45

Leistungsbereich ( Profi-, Lambda-Ausführung )

kW

10-25

14-35

18-45

Heizfläche

2,52

2,78

3,03

Brennstoffschachtsvolumen

dm3

96

112

128

Abmessung der Aufladetür

mm

235x445

235x445

235x445

Vorgeschriebener Schornsteinzug

Pa

23

23

23

Max. Arbeitsüberdruck des Wassers

kPa

250

250

250

Gewicht des Kessels

Kg

430

460

490

Durchmesser vom Abzugshals

mm

150

150

150

Kesselhöhe "A"

mm

1087

1087

1087

Kesselbreite "B"

mm

595

595

595

Kesseltiefe "C"

mm

1125

1225

1325

Vorlauf

mm

G6/4"

G6/4"

G2"

Rücklauf

mm

G6/4"

G6/4"

G2"

Elektrische Aufnahmeleistung

W

50

50

60

Wirkungsgrad des Kessels

%

88-90

88-90

88-90

Kesselklasse



3

3

3

Abgastemperatur bei Nennleistung

°C

180

210

220

Abgasmassenstrom bei Nennleistung

kg/s

0,019

0,021

0,027

Max. Geräuschbelastung

dB

65

65

65

Durchschnittlicher Brennstoffaufwand

kg/h

7,75

9,75

11,75

Saisonaufwand

1kW = 1m3

Max. Scheitlange

mm

550

650

750

Wasservolumen im Kessel

ltr

68

78

87

Kuplungsspannung

V/Hz

230/50

230/50

230/50

Einstellungsbereich der Heizwassertemperatur



65-90 °C

Einstellungsbereich der Raumtemperatur



10-27 °C

Belastbarkeit der Kesselregulatorkontakte
 (Profi-Ausführung)

2A/230V

Weitere Informationen zu den Kesseln und technische Daten:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe.
Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)
