Komplett-Anlagen
mit Vergaser-Kesseln für Kohle
von Atmos |
|
|
 |
|
|
|
|
|
|
Die Vergaser vom Typ KC xx S sind für die Verbrennung von Steinkohle und Braunkohlebriketts entwickelt worden. Als Ersatzbrennstoff ist auch Stückholz, bzw. Holzbriketts bis 430mm Länge möglich.
|
|
|
|
Diese Komplett-Pakete umfassen:
|
|
|
|
Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)
|
|
|
|
Vergaser für Kohle KC xx S
|
|
|
|
Der spezielle Vergaserkessel für Steinkohle, Braunkohlebriketts und Stückholz, bzw. Holzbriketts ist mit einer keramischen Brennkammer und einem Drehrost aus Guss ausgestattet:
|
|
|
|
- patentierte Drehrostmechanik
- Gussrost in keramischer Schale
- Sekundärluft vorgewärmt
- hoher Wirkungsgrad bis 86%
- Zulassung für Deutschland
|
|
|
|
|

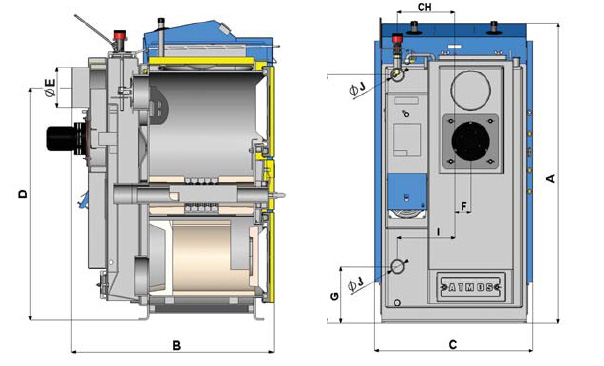

Abmessungen
|
KC 25 S
|
KC 35 S
|
KC 45 S
|
|
A
|
1180
|
1420
|
1420
|
|
B
|
770
|
770
|
870
|
|
C
|
670
|
670
|
670
|
|
D
|
872
|
1118
|
1118
|
|
E
|
152
|
152
|
152
|
|
F
|
65
|
70
|
70
|
|
G
|
200
|
200
|
200
|
|
H
|
930
|
1177
|
1177
|
|
CH
|
220
|
220
|
220
|
|
I
|
190
|
190
|
190
|
|
J
|
6/4"
|
6/4"
|
6/4"
|
|
|
|
|
|
Technische Daten
|
|
ATMOS
|
|
|
|
|
|
KC 25 S
|
KC 35 S
|
KC 45 S
|
|
Leistung des Kessels
|
kW
|
26
|
35
|
45
|
|
Heizfläche
|
m²
|
1,9
|
2,3
|
2,6
|
|
Füllraumvolumen
|
dm³
|
65
|
100
|
125
|
|
Maximaler Anlagendruck
|
bar
|
2,5
|
2,5
|
2,5
|
|
Gewicht des Kessels
|
kg
|
303
|
355
|
399
|
|
Durchmesser Abzugskanal
|
mm
|
152
|
152
|
152
|
|
Höhe des Kessels
|
mm
|
1180
|
1420
|
1420
|
|
Breite des Kessels
|
mm
|
670
|
670
|
670
|
|
Tiefe des Kessels
|
mm
|
770
|
770
|
870
|
|
Abdeckung der Elektronik
|
IP
|
20
|
20
|
20
|
|
Elektrische Leistungsaufnahme
|
W
|
50
|
50
|
50
|
|
Wirkungsgrad des Kessels
|
%
|
max. 86
|
max. 85
|
85,2
|
|
Maximaler Schallpegel
|
dB
|
65
|
65
|
65
|
|
Vorgeschriebener Brennstoff
|
Steinkohle NUSS mit einem Heizwert von
|
|
|
17-30 MJ/kg, Braunkohlebriketts mit einem
|
|
|
Heizwert von 19-23 MJ/kg
|
|
Durchschnittlicher Brennstoffverbrauch
|
kg/h
|
4,7
|
6,5
|
8,4
|
|
Maximale Scheitlänge
|
mm
|
330
|
330
|
430
|
|
Wasservolumen im Kessel
|
l
|
45
|
64
|
70
|
|
Anschlußspannung
|
V/Hz
|
230/50
|
230/50
|
230/50
|
|
Vorgeschriebener Schornsteinzug
|
mbar
|
0,23
|
0,24
|
0,25
|
|
Abgastemperatur bei Nenn-Wärmeleistung
|
°C
|
240
|
230
|
254
|
|
Kohlenmonoxid (CO) bei Nenn-Wärmeleistung
|
mg/m³
|
364
|
|
|
|
Staub bei Nenn-Wärmeleistung
|
mg/m³
|
4
|
|
|
|
Abgasmassestrom bei Nenn-Wärmeleistung
|
kg/s
|
0,015
|
0,019
|
0,024
|
|
Wasserseitiger Widerstand
|
mbar
|
0,18
|
0,2
|
0,22
|
|
Kesselklasse
|
|
3
|
3
|
3
|
|
Brenndauer bei Nenn-Wärmeleistung
|
h
|
4
|
4
|
4
|
|
Einstellbereich des Temperaturreglers
|
°C
|
80 - 90
|
80 - 90
|
80 - 90
|
|
Füllöffnungsabmessung
|
mm
|
Ø 450 x 260
|
Ø 450 x 260
|
Ø 450 x 260
|
|
Kaltwassertemperaturdruck für
|
°C/bar
|
20 > / 2
|
|
|
|
Sicherheitswärmetauscher
|
|
|
|
|
Vorgeschriebene minimale Rücklaufwassertemperatur: 65 °C
|
|
|
|
|
CO und Staub - Werte umgerechnet auf 8% O2 bei Kohlebrikett bzw. 13% O2 bei Scheitholz, Pellet und Holzbrikett.
|
|
|
|
|
|
